Ang tulay ng Bailey ay isa sa mga pinakamahalagang tagumpay sa inhinyero noong ika-20 siglo, na orihinal na binuo para sa paggamit ng militar noong Ikalawang Digmaang Pandaigdig at ngayon ay malawak na naka-deploy sa mga proyektong pang-imprastraktura ng sibilyan sa buong mundo. Pag-unawa Mga pagtutukoy ng tulay ng Bailey ay mahalaga para sa mga inhinyero ng istruktura, tagaplano ng logistik ng militar, at mga tagapamahala ng proyekto sa konstruksiyon na nangangailangan ng maaasahan, portable, at mabilis na mai-deploy na mga solusyon sa pag-bridging. Nagbibigay ang gabay na ito ng komprehensibong breakdown ng mga karaniwang teknikal na parameter, pag-uuri ng pagkarga, mga pagsasaayos ng span, at mga kinakailangan sa materyal.

Mga Pinagmulan at Pilosopiya ng Disenyo

Dinisenyo ni Donald Bailey noong 1940 at unang ginawa ng kumpanya ng Mabey & Johnson, ang Bailey bridge ay naisip bilang isang modular panel bridge na maaaring tipunin ng isang maliit na team nang hindi nangangailangan ng mga heavy crane o espesyal na kagamitan. Ang henyo nito ay nasa standardized steel panel system, na nagbibigay-daan sa mga indibidwal na sangkap na dalhin sa pamamagitan ng kamay at tipunin sa mga span na may kakayahang suportahan ang mabibigat na sasakyang militar.

Ang pilosopiya ng disenyo ay nakasentro sa tatlong prinsipyo: modularity, scalability, at field repairability. Ang bawat panel ay maaaring palitan, ibig sabihin, ang mga nasirang seksyon ay maaaring palitan nang hindi binabaklas ang buong istraktura. Dahil sa kakayahang umangkop na ito, ang tulay ng Bailey ay isang pundasyon ng mga operasyon ng Allied sa North Africa, Italy, at Western Europe—at nananatili itong aktibong ginagamit ng dose-dosenang mga militar at awtoridad sibil ngayon.

Mga Karaniwang Dimensyon ng Panel at Mga Detalye ng Materyal

Ang foundational unit ng isang Bailey bridge ay ang karaniwang panel . Lahat ng iba pang mga detalye—haba ng span, kapasidad ng pag-load, at uri ng configuration—nanggagaling sa base component na ito. Ang mga panel ay gawa mula sa high-tensile steel na umaayon sa mga itinatag na pamantayang militar at sibilyan (karaniwang BS EN 10025 Grade S355 o katumbas ng ASTM A572 Grade 50).

Mga karaniwang sukat ng panel

Talahanayan 1 — Mga karaniwang sukat ng panel ng tulay ng Bailey (sanggunian sa BS 5400 / NATO STANAG 2021)

Ang mga panel ay konektado sa pamamagitan ng bakal na mga pin na 57 mm ang lapad, na nagpapagana ng mabilis na pagpupulong nang walang hinang o bolting. Ang disenyo ng lattice-truss ay mahusay na namamahagi ng mga load sa pamamagitan ng mga diagonal at vertical, na nakakakuha ng mataas na ratio ng lakas-sa-timbang na kritikal para sa parehong portability at structural performance.

Mga pagtutukoy ng deck at transom

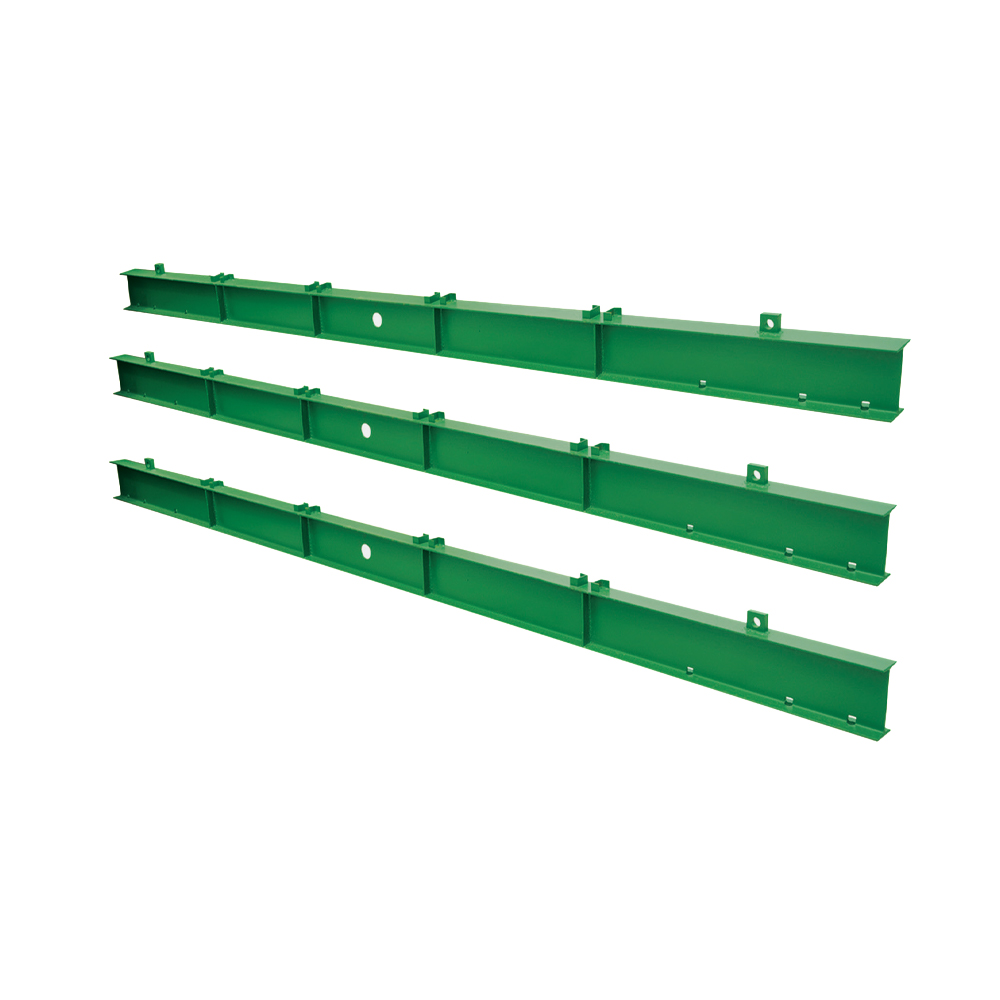

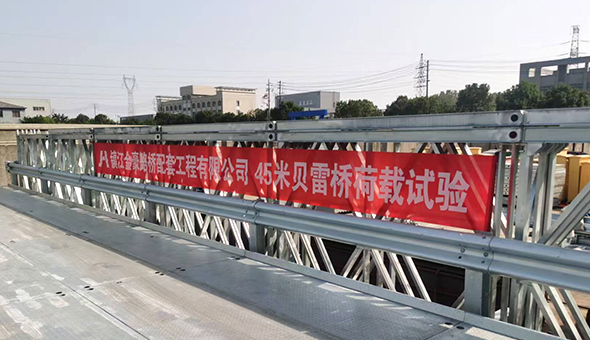

Ang deck system ay binubuo ng transoms (cross-beams), stringers (longitudinal beams), at timber o steel chess boards (deck planks). Ang bawat transom ay sumasaklaw sa pagitan ng dalawang magkasalungat na truss panel at sinigurado ng mga transom clamp. Ang mga karaniwang chess board ay karaniwang 63 mm makapal na hardwood o, sa mga modernong variant, steel checker plate panel.

Talahanayan 2 — Mga detalye ng bahagi ng deck system

Mga Uri ng Configuration at Designation System

Ang mga configuration ng Bailey bridge ay inilalarawan gamit ang isang standardized designation system na nag-encode sa bilang ng mga panel lines (single, double, o triple), ang bilang ng mga panel story (single o double), at kung ang tulay ay binuo bilang through-type o through-type na may top chord reinforcement. Ang notasyon ay karaniwang nasa anyo SS, DS, TS (Single Story) at DD, TD (Dobleng Kwento).

Mga kumbensyon sa pagpapangalan ng configuration

• SS (Single Single): Isang panel ang lapad, isang palapag ang taas. Pinakamagaan at pinakamabilis na bumuo; angkop para sa trapiko ng paa at magaan na sasakyan.

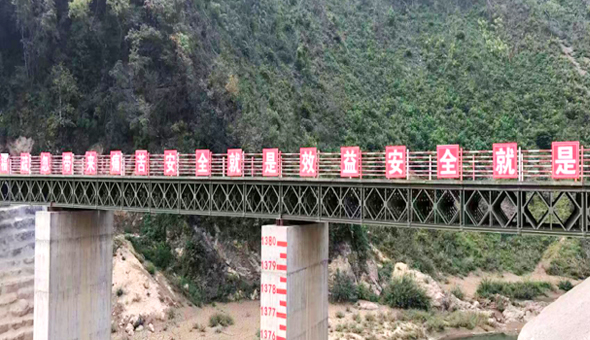

• DS (Dobleng Single): Dalawang panel ang lapad sa bawat gilid, isang palapag ang taas. Karaniwang configuration para sa karamihan ng mga sasakyang militar na may gulong hanggang sa MLC 30.

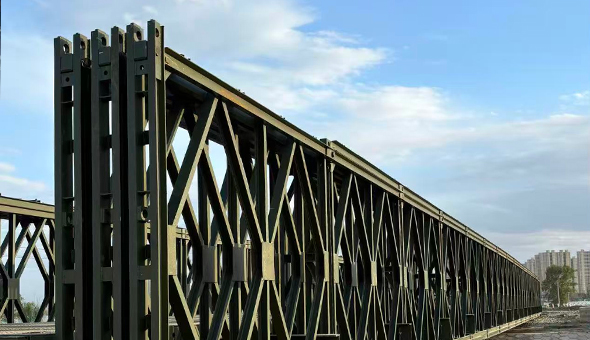

• TS (Triple Single): Tatlong panel ang lapad sa bawat gilid, isang palapag ang taas. Ginagamit para sa mas mabibigat na pagkarga sa mas maiikling span.

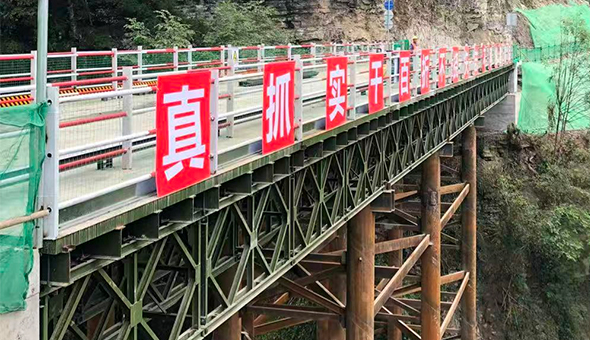

• DD (Dobleng Doble): Dalawang panel ang lapad, dalawang palapag ang taas. Pinapalawak nang malaki ang maaabot na span at load class.
• TD (Triple Double): Tatlong panel ang lapad, dalawang palapag ang taas. Pinakamataas na pagsasaayos; ginagamit para sa MLC 70 na sinusubaybayang sasakyan sa mga span hanggang 60 m.

Mga Haba ng Span at Mga Talaan ng Kapasidad ng Pag-load

Ang isa sa mga pinaka-kritikal na aspeto ng mga detalye ng tulay ng Bailey ay ang ugnayan sa pagitan ng haba ng span, uri ng pagsasaayos, at klase ng pinapayagang pag-load. Ang sumusunod na talahanayan ay nagbibigay ng karaniwang data ng disenyo batay sa pamantayan sa paglo-load ng NATO STANAG 2021 at BS 5400 Part 2.

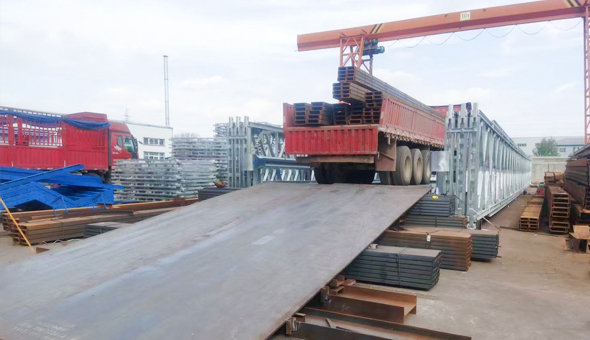

Talahanayan 3 — Haba ng span at kapasidad ng pag-load ayon sa configuration (mga indikatibong halaga; kinakailangan ang pagsusuri sa engineering na tukoy sa site)

Mahalagang tandaan na ang mga halagang ito ay kumakatawan sa pinakamataas na saklaw ng disenyo para sa bawat pagsasaayos sa ilalim ng karaniwang mga kondisyon ng ground bearing. Ang mga aktwal na pinahihintulutang span ay nababawasan kapag ang tulay ay dapat na sumusuporta sa tuluy-tuloy na trapiko ng convoy, kapag ang end bearing na kondisyon ng lupa ay hindi maganda, o kapag ang mga dynamic na impact factor ay dapat ilapat para sa mga high-speed na tawiran ng sasakyan.

Mga detalye ng lapad ng daanan

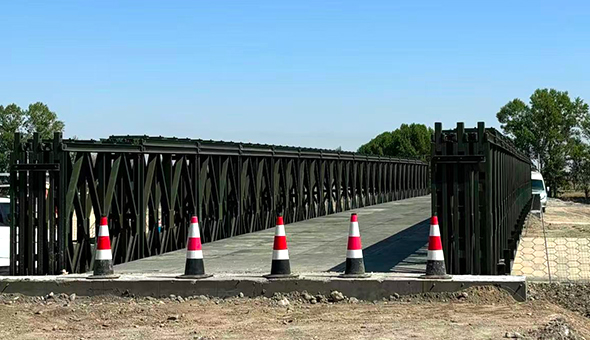

Ang malinaw na lapad ng daanan—ang magagamit na daanan sa pagitan ng panloob na mga mukha ng pangunahing trusses—ay naayos sa 4.22 m (13 ft 10 in) para sa lahat ng karaniwang single-lane na pagsasaayos ng tulay ng Bailey. Tumatanggap ito ng isang solong lane ng trapiko na may mga sobre ng sasakyan ng NATO STANAG. Ang mga variant ng dual-lane, na nakakamit sa pamamagitan ng paglalagay ng dalawang parallel bridge lane na magkatabi sa isang karaniwang abutment, ay nagbibigay ng kabuuang lapad ng kalsada na humigit-kumulang 8.5 m at ginagamit para sa mga application na may mataas na trapiko.

Mga Bahagi ng Assembly at Pangunahing Detalye ng Hardware

Ang integridad ng isang tulay ng Bailey ay nakasalalay hindi lamang sa mga panel mismo kundi sa katumpakan ng pagkonekta ng hardware nito. Ang mga sumusunod na bahagi ay tinukoy sa mahigpit na pagpapaubaya upang matiyak ang pagpapalit sa mga batch ng produksyon mula sa iba't ibang mga tagagawa.

Pin ng pagkonekta ng panel

• Diameter: 57.2 mm (2.25 in)
• Haba: 184 mm (7.25 in)
• Materyal: Carbon steel, pinainit sa pinakamababang lakas ng ani na 620 MPa
• Napanatili ng: Split cotter pin, 6 mm diameter

Transom clamp

• Clamping force: Minimum 8 kN kapag wastong hinigpitan
• Bolt torque: 135 N·m (100 ft·lb) gamit ang karaniwang box spanner
• Materyal: Malleable cast iron o ductile iron GGG-40

Mga pagtutukoy ng Raker (launching nose).

Sa panahon ng paglulunsad ng cantilever—ang karaniwang paraan ng pagpupulong kung saan itinutulak ang tulay sa ibabaw ng puwang mula sa isang bangko—isang magaan na bakal na ilong (raker) ay nakakabit sa nangungunang dulo upang maiwasan ang pagtapik ng cantilever. Ang karaniwang haba ng raker ay 3.05 m, 6.10 m, o 9.14 m, na pinili batay sa kabuuang haba ng tulay. Ang raker ay dapat tumimbang ng hindi hihigit sa 20% ng pangunahing bigat ng tulay upang mapanatili ang balanse sa paglulunsad.

Mga Kinakailangan sa Abutment at Bearing

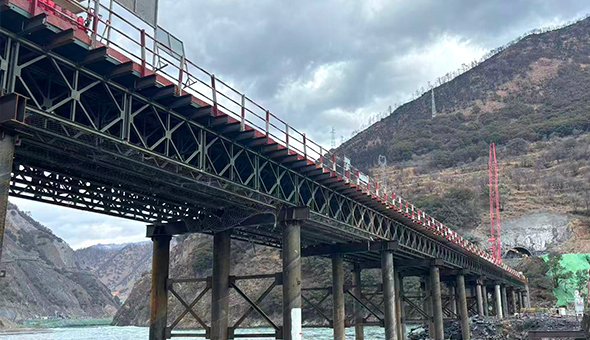

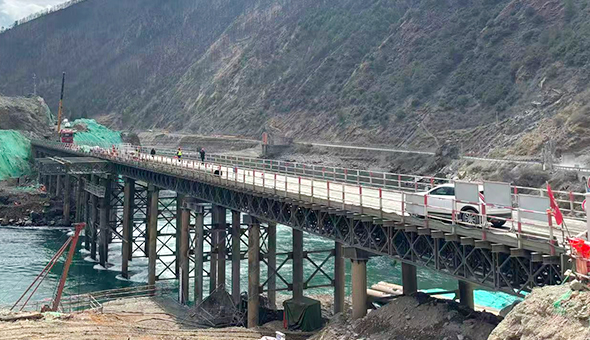

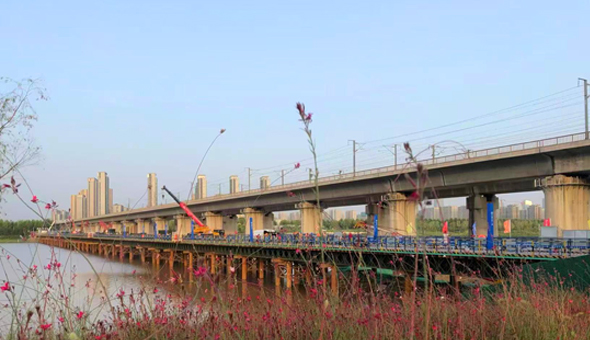

Ang end bearing arrangement ay isang kritikal na detalye na tumutukoy sa pagiging angkop ng isang site para sa pag-install ng Bailey bridge. Ang tulay ay naglilipat ng mga karga nito sa lupa sa pamamagitan ng mga base plate at sill beam nagpapahinga sa mga inihandang abutment o natural na lupa.

Minimum na mga kinakailangan sa tindig

Talahanayan 4 — Mga detalye ng abutment bearing ayon sa pagsasaayos

Kung saan ang mga natural na kondisyon ng lupa ay hindi nakakatugon sa pinakamababang presyon ng ground bearing, tinutukoy ng mga inhinyero ang granular fill compaction, mga konkretong pad abutment, o hinimok na pile support. Para sa pansamantalang pag-deploy ng militar sa malambot na lupa, ang mga steel ground beam o Bailey panel crib ay ginagamit upang ipamahagi ang mga bearing load.

Proteksyon sa Kaagnasan at Mga Pamantayan sa Paggamot sa Ibabaw

Ang lahat ng mga bahagi ng bakal na tulay ng Bailey ay kinakailangan upang matugunan ang mga tiyak na pamantayan sa paggamot sa ibabaw upang matiyak ang isang katanggap-tanggap na buhay ng serbisyo sa ilalim ng mga kondisyon sa larangan. Ang karaniwang detalye ng NATO ay tumatawag para sa:

• Paghahanda sa ibabaw: Shot blasting sa Sa 2.5 (near-white metal) ayon sa ISO 8501-1
• Primer coat: Epoxy primer na mayaman sa zinc, pinakamababang 75 µm dry film thickness (DFT)
• Intermediate coat: Epoxy MIO (micaceous iron oxide), pinakamababang 100 µm DFT
• Tapos na amerikana: Polyurethane topcoat sa olive drab (RAL 6003) o olive green (FS 34094), minimum na 50 µm DFT
• Kabuuang DFT: Pinakamababang 225 µm
• Panlaban sa spray ng asin: 1,000 oras bawat ISO 9227 na walang kalawang sa linya ng tagasulat

Para sa permanenteng pag-install ng tulay ng sibilyan, maraming operator ang nag-a-upgrade sa isang full thermal spray zinc (TSZ) system na may elastomeric topcoat, na nagpapahaba sa pagitan ng pagpapanatili sa 25 taon. Ang mga hindi kinakalawang na asero na pangkabit ay inirerekomenda din sa mga baybayin o dagat na kapaligiran kung saan ang chloride-induced corrosion ay isang alalahanin.

Oras ng Pagpupulong at Mga Kinakailangan sa Manpower

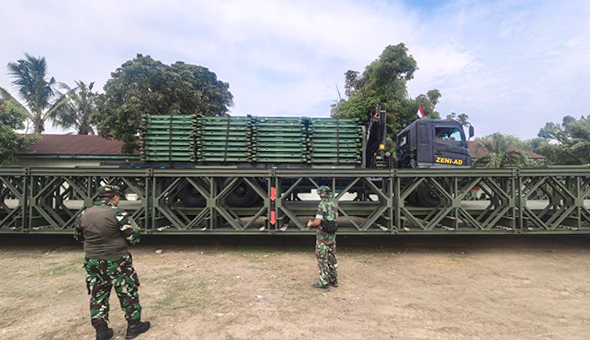

Ang isa sa mga pangunahing bentahe ng teknolohiya ng tulay ng Bailey ay ang mabilis na kakayahan nito sa pagpupulong. Ang karaniwang mga detalye ng militar ay nangangailangan na ang isang sinanay na combat engineer platoon (humigit-kumulang 35 tauhan) ay maaaring magtayo ng Double Single (DS) na tulay na 30.5 m span sa loob ng 4 hanggang 6 na oras sa ilalim ng mga kondisyon sa larangan. Ang sumusunod na talahanayan ay nagbibigay ng pangkalahatang gabay sa mga oras ng pagpupulong para sa iba't ibang mga configuration.

Talahanayan 5 — Mga indikatibong oras ng pagpupulong sa ilalim ng paborableng kondisyon ng liwanag ng araw kasama ang mga sinanay na tauhan

Ipinapalagay ng mga figure na ito na walang suporta sa crane. Kapag available ang mga mobile crane o rough-terrain forklift, ang mga oras ng pagpupulong ay maaaring bawasan ng 30–40%, partikular na para sa mga double-story configuration kung saan ang pag-angat ng panel ay labor-intensive.

Mga Modernong Variant at Mga Na-upgrade na Detalye

Ang orihinal na disenyo ng tulay ng Bailey ay makabuluhang nagbago mula noong 1941. Maraming mga tagagawa—kabilang ang Mabey Bridge, Acrow, at SSBR—na ngayon ay gumagawa ng mga pinahusay na variant na nagpapanatili sa pangunahing prinsipyo ng modular panel habang nag-aalok ng pinahusay na mga katangian ng pagganap.

Mabey Universal bridge

Ang kasalukuyang flagship na produkto ng Mabey ay nagpapakilala ng mga high-strength steel panel (S460 grade) na nagpapababa ng bigat ng panel ng humigit-kumulang 15% habang pinapataas ang kapasidad ng pagkarga. Pinapalitan ng mga pinahusay na sistema ng deck gamit ang aluminum alloy decking ang tradisyonal na timber chess boards, binabawasan ang dead load ng deck at pinapabuti ang tibay sa mga basang kapaligiran.

Acrow 700XS

Ang serye ng Acrow 700XS ay nag-aalok ng mga panel na may sukat na 3.05 m × 2.18 m (kumpara sa karaniwang 3.05 m × 1.47 m), na nagbibigay ng mas mataas na moment of inertia bawat panel. Nagbibigay-daan ito sa mga configuration na katumbas ng TD na makamit ang mga span ng hanggang 75 m at suportahan ang MLC 80 na sinusubaybayang mga sasakyan—lumampas sa mga limitasyon ng orihinal na detalye ng Bailey.

Patuloy na pinalakas ang mga sistema ng deck

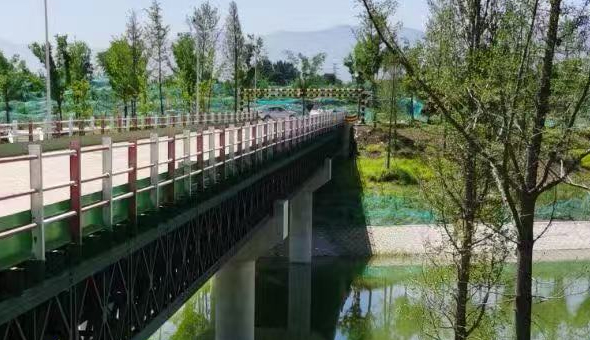

Ang mga modernong permanenteng pag-install ay lalong gumagamit ng reinforced concrete deck slabs na inihagis sa lugar sa ibabaw ng Bailey truss system. Ang pinagsama-samang pagkilos na deck-truss na ito ay makabuluhang nagpapataas sa pangkalahatang higpit ng istraktura at binabawasan ang pagpapalihis sa ilalim ng mga live load, na nakakatugon sa mga kinakailangan ng mga national highway bridge code gaya ng AASHTO LRFD o ang Eurocodes para sa pangmatagalang trapiko ng sibilyan.

Mga Detalye ng Inspeksyon at Pagpapanatili

Para sa mga tulay na nasa pangmatagalang serbisyo, militar man o sibilyan, ang pana-panahong inspeksyon ay sapilitan. Ang mga karaniwang agwat ng inspeksyon at pamantayan ay ang mga sumusunod:

• Karaniwang visual na inspeksyon: Tuwing 6 na buwan; suriin para sa pagpapapangit ng panel, pagkasuot ng pin, kundisyon ng deck, at integridad ng coating
• Detalyadong inspeksyon sa istruktura: Bawat 2 taon; kasama ang pagsukat ng mga chord deflection, pin hole ovality (maximum acceptable wear 3 mm), at weld crack survey
• Major overhaul: Bawat 10 taon o pagkatapos ng pinagsama-samang trapiko na katumbas ng MLC ay lumampas sa mga limitasyon ng disenyo; ganap na disassembly, shot-blast re-coating, at dimensional na pag-verify
• Pamantayan sa pagpapalit ng panel: Anumang panel na may pagkawala ng seksyon ng chord na higit sa 10% ng orihinal na lugar, o permanenteng set na lampas sa L/500, ay dapat na bawiin mula sa serbisyo

Ang mga panel ng tulay ng Bailey ay idinisenyo upang magamit muli nang maraming beses sa maraming deployment. Ang mga panel ng stock ng militar ay regular na nag-iipon ng 5–10 deployment sa loob ng buhay ng serbisyo na 20–30 taon kapag maayos na pinananatili. Ang mga sibilyang operator na gumagamit ng mga panel sa mga nakapirming permanenteng pag-install ay karaniwang tumutukoy ng 50-taong buhay ng disenyo na may naaangkop na pagsusuri sa pagkapagod sa bawat BS 5400 Part 10.

Mga Naaangkop na Pamantayan at Pagtutukoy

Ang disenyo, paggawa, at pag-deploy ng mga tulay ng Bailey ay pinamamahalaan ng isang hanay ng mga pambansa at internasyonal na pamantayan. Kabilang sa mga pangunahing sanggunian ang:

• NATO STANAG 2021: Pag-uuri ng Military Load ng mga Tulay, Ferry, Balsa at Sasakyan
• AASHTO Standard Specifications para sa Highway Bridges (para sa mga sibilyang aplikasyon ng US)
• BS 5400: Steel, concrete at composite bridges (UK standard, pinalitan ng Eurocodes ngunit naka-reference pa rin para sa mga legacy na istruktura)
• Eurocode 3 (EN 1993-2): Disenyo ng mga istrukturang bakal - mga tulay na bakal
• ISO 8501-1: Paghahanda ng mga substrate ng bakal bago mag-apply ng mga pintura
• ISO 9227: Mga pagsusuri sa kaagnasan sa mga artipisyal na kapaligiran — mga pagsubok sa pag-spray ng asin
• DEF STAN 01-5 / JSP 434: Mga detalye ng Ministri ng Depensa ng UK para sa kagamitang pang-bridging ng militar

Ang mga inhinyero na tumutukoy sa mga tulay ng Bailey para sa permanenteng paggamit ng sibilyan ay dapat tiyakin ang pagsunod sa nauugnay na mga kinakailangan ng awtoridad sa national highway, kabilang ang mga modelo ng live load (HA/HB sa UK, HL-93 sa US), mga limitasyon sa kakayahang magamit sa pagpapalihis (karaniwang span/360 sa ilalim ng live load), at mga kalkulasyon sa buhay ng pagkapagod para sa mga lokasyong napapailalim sa high-cycle na dynamic na pagkarga.

Ang mga detalye ng Bailey bridge ay sumasaklaw sa isang maingat na pinagsama-samang sistema ng panel geometry, materyal na grado, uri ng pagsasaayos, pag-uuri ng pagkarga, disenyo ng tindig, at proteksyon sa ibabaw—bawat elemento ay nakadepende sa iba. Kung ang aplikasyon ay isang 48-oras na emergency military deployment sa ibabaw ng wash-out na tawiran ng ilog o isang permanenteng rural highway bridge sa isang umuunlad na bansa, ang pagsunod sa mga naitatag na mga detalye ay nagsisiguro ng kaligtasan sa istruktura, predictable na pagganap, at pangmatagalang tibay.

Ang pangmatagalang kaugnayan ng tulay ng Bailey—mahigit 80 taon pagkatapos ng pag-imbento nito—ay isang testamento sa kapangyarihan ng modular na pag-iisip ng disenyo. Habang umuunlad ang teknolohiya ng mga materyales at lumalaki ang mga kinakailangan sa pagkarga, patuloy na itinutulak ng mga na-update na variant ang mga hangganan ng kung ano ang orihinal na naisip sa isang drawing board noong panahon ng digmaan, habang pinapanatili ang pangunahing pagiging simple na nagpabago sa orihinal na disenyo.
