Ang Type HD200 Vertical Support Frame para sa Bailey bridges ay ang pangunahing vertical load-bearing component ng HD200 prefabricated steel bridge at heavy-duty truss system. Ang pangunahing tung...

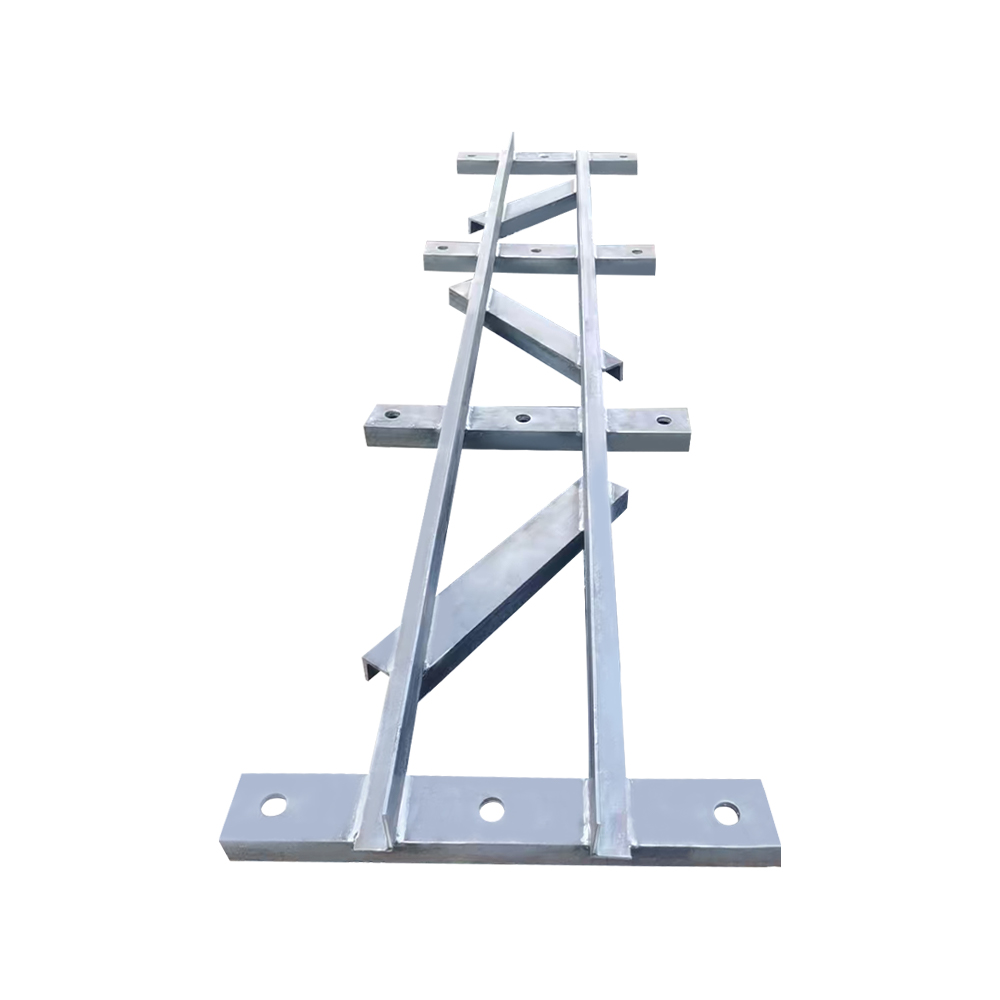

Tingnan ang mga detalyeSa pamamagitan ng pahalang na matibay na suporta, ang mga patayong karga ng superstructure ay na-convert sa pahalang na mga puwersang nagpipigil at inililipat sa mga haligi o mga bahagi ng pundasyon, na binabawasan ang pag-ilid na pag-aalis at panginginig ng boses ng istraktura. Sabay-sabay, ito ay bumubuo ng isang matatag na sistema ng salo na may mga vertical na suporta at mga diagonal na tension rod, na nagpapahusay sa pangkalahatang paglaban ng istraktura sa pagbaligtad at paninigas. Ito ay partikular na angkop para sa kontrol ng pagpapapangit sa malalaking span (9.14-76.2 metro) at mabigat na karga na mga sitwasyon. Naaangkop ito sa bridge engineering, na nagsisilbing horizontal support component para sa HD200 type Bailey bridges; ang 730 type ay angkop para sa wide-span highway bridges at emergency rescue bridges, habang ang 480 type ay angkop para sa conventional span temporary bridges, na nagpapahusay sa lateral stability ng truss sections.
| Mga Panlabas na Dimensyon 1 (Modelo 730) | 2386*820*106mm |
| Mga Panlabas na Dimensyon 1 (Modelo 480) | 2386*570*106mm |
| Mga Dimensyon ng Distansya sa Gitnang | 762*3 - (250 230 250)mm |
| materyal | Q355B |
