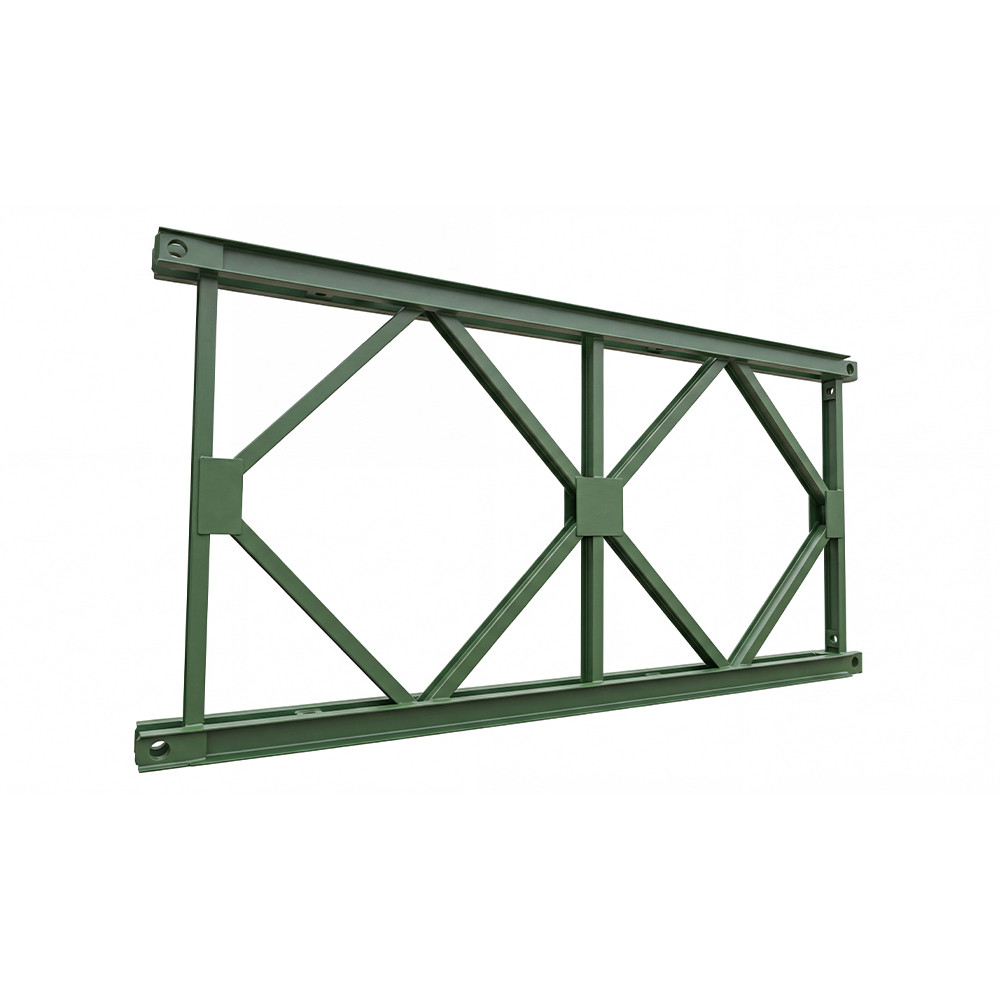

Uri 321 - Cast-in-place na istraktura ng suporta Mga panel ng tulay ng Bailey: Ang mga miyembro ng chord ng mga panel ng tulay ng Bailey ay gawa sa double-section 10# channel steel, at ang mga vert...
Tingnan ang Mga DetalyeAng mga chord member ng Bailey bridge panels ay gawa sa double-section 10# channel steel, at ang vertical at diagonal na miyembro ay gawa sa 8# I-beams. Ang buong istraktura ay hinangin upang bumuo ng isang "krus" na hugis, na nagreresulta sa isang matatag at maaasahang istraktura na hindi madaling kapitan ng pag-twist o pagpapapangit. Ang teoretikal na load-bearing capacity ng mga miyembro ng chord ay 560 KN, ang teoretikal na load-bearing capacity ng mga vertical na miyembro ay 560 KN, at ang teoretikal na load-bearing capacity ng mga diagonal na miyembro ay 171.5 KN. Ang mga panel ng tulay ng Bailey ay nagsisilbing pangunahing mga bahagi na nagdadala ng pagkarga ng buong tulay at ikinokonekta ng mga pin ng Bailey.
| Mga Panlabas na Dimensyon | 3115*1500*176mm |
| Mga Dimensyon ng Distansya sa Gitnang | 3000*1400mm |
| materyal | Q355B |
